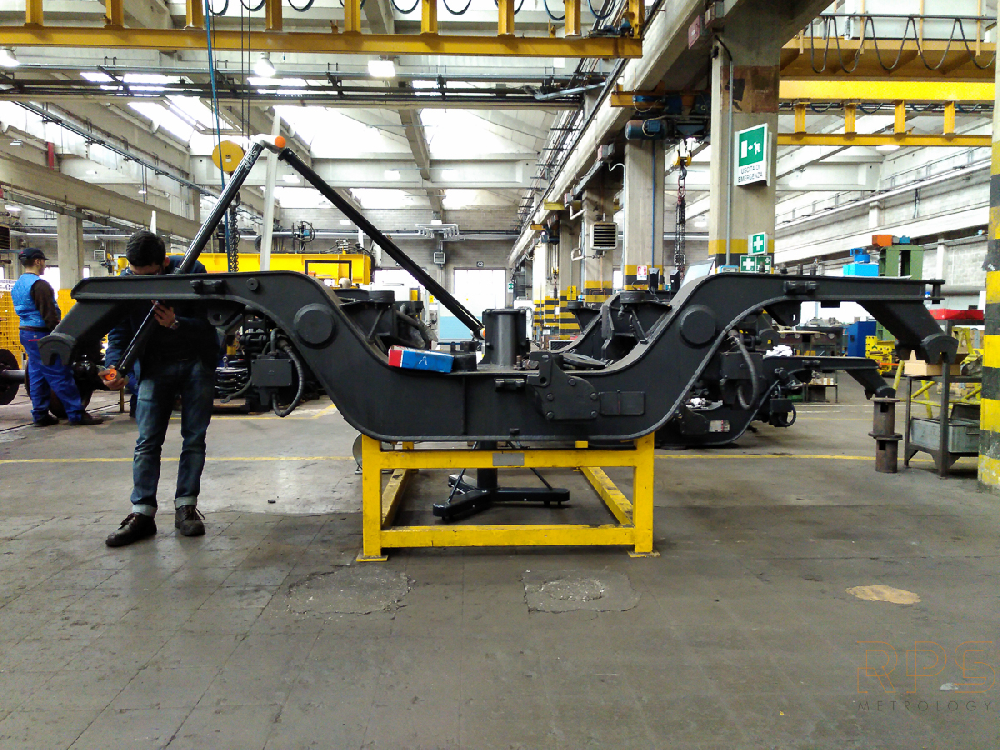

常見的工業測量系統：

經緯儀測量系統

經緯儀測量系統是以高精度的電子經緯儀作為角度傳感器構成的工業測量系統,是最常用的工業測量系統之一，是解決大尺寸工件形體測量的有效途徑。它由兩臺高精度經緯儀、一把標定尺、一臺工業電腦及后處理軟件組成。兩臺經緯儀組成一個直角坐標系，首先對未知點進行采樣，然后進行數據處理。

經緯儀上采集到的都是角度值。由其中一臺經緯儀上獲得一個水平角和一個垂直角，從另一臺經緯儀上只須獲得一個水平角。得到這些角度之后，需要通過數學關系將其換算成坐標值。然后根據測量者的需要，引入不同計算公式、數學模型及評定標準。完成對應的測量計算及誤差評定。得到所需的結果。如，兩點間的距離、直線度、平面度、平行度、垂直度、圓度、傾斜度等。

全站儀測量系統

全站儀極坐標測量系統正朝智能化方向發展，最新的APX-Win系統采用馬達驅動的電子經緯儀或全站儀，能夠自動搜索、照準目標。如Leica公司的TCAI 800機器人有以下特點:(1)配備了高精度測角和測距裝置TCA2003機器人將高精度的測距儀、絕對編碼度盤的電子經緯儀和高性能的計算機系統融為一體，可獲取高精度的角度、距離和坐標信息。(2)安置了精密伺服馬達。儀器根據指令，啟動馬達，轉動儀器，自動照準目標。(3)用ATR(Automatic Target Recognition)自瞄準目標。用CCD器件裝備的自動目標識別機構，可在整個視場范圍內快速搜尋目標，精確照準，自動觀測。(4)用LOCK自動跟蹤目標。目標一旦被識別，就可啟用LOCK自動跟蹤模式，自動跟蹤動態目標。(5)支持用戶編程編碼。徠卡提供強有力的編程編碼工具，用戶可在仿真環境下利用PC機進行程序和編碼的開發。由多臺TCA1800測量機器人構成的智能型極坐標系統已經應用于香港地鐵的變形監測之中。

激光雷達測量系統

用激光器作為輻射源的雷達。激光雷達是激光技術與雷達技術相結合的產物 。由發射機 、天線 、接收機 、跟蹤架及信息處理等部分組成。發射機是各種形式的激光器，如二氧化碳激光器、摻釹釔鋁石榴石激光器、半導體激光器及波長可調諧的固體激光器等；天線是光學望遠鏡；接收機采用各種形式的光電探測器，如光電倍增管、半導體光電二極管、雪崩光電二極管、紅外和可見光多元探測器件等。激光雷達采用脈沖或連續波2種工作方式，探測方法分直接探測與外差探測。

自從1839年由Daguerre和Niepce拍攝第一張像片以來，利用像片制作像片平面圖(X、Y)技術一直沿用于今。到了1901年荷蘭人Fourcade發明了攝影測量的立體觀測技術，使得從二維像片可以獲取地面三維數據(X、Y、Z)成為可能。一百年以來，立體攝影測量仍然是獲取地面三維數據最精確和最可靠的技術，是國家基本比例尺地形圖測繪的重要技術。
