便攜三坐標是指在一個六面體的空間范圍內，能夠表現幾何形狀、長度及圓周分度等測量能力的、并方便攜式帶移動測量?jī)x器，又稱為便攜式三坐標測量?jī)x或便攜式式三次元。能在x、y、z3個或3個以上坐標(圓轉臺的一個轉軸習慣上也算作一個坐標)內進行測量的通用長度測量工具。主要用于測量復雜形狀表面輪廓尺寸，例如透平葉片、顯像管屏幕、凸輪和轎車等輪廓尺寸、箱體零件各孔的孔徑和坐標尺寸等;還常與加工中心配套，成為柔性制造系統的一個組成部分。

在三維直角坐標系內測量尺寸并方便攜式帶的測量?jī)x器。

1.便攜三坐標的分類

按工作原理分，便攜三坐標一般分為CCD、關節臂2種。

2.工作原理

a.光電CCD便攜三坐標工作原理：

由傳感器組件、探測系統、電腦及應用軟件及電纜等組成。其中，傳感器組件包括相機、安裝座及三腳架，探測系統包括測量光筆、探針組與無線通信裝置。采用精確的數字?jǐn)z影測量技術，CCD通過測量鑲嵌在光筆上的多個紅外發光二極管(LED)的三維坐標，得到光筆在空間的位置和姿態(六維參數)。由于連接在光筆上的探針經過精確校準，探針與光筆的位置關系唯一確定，系統從而可以精確計算出探測點的三維坐標。

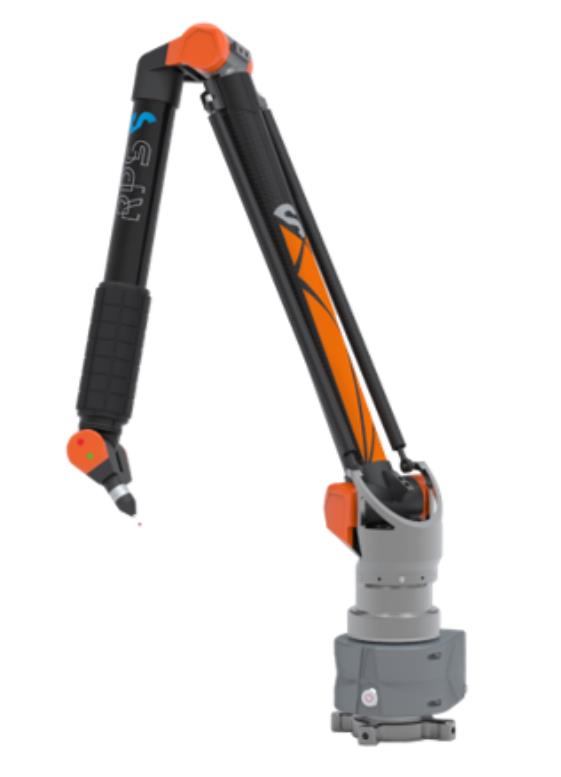

b.關節臂便攜三坐標工作原理：

在測量機的關節和臂身處分別設置由角度傳感器、溫度傳感器、應變傳感器以及單片機組成的智能傳感器單元，各傳感器單元由RS485總線進行連接，并通過RS485-USB接口與PC機進行通信。單片機完成各個傳感器數據的采集并將數據上傳到PC機，PC機程序由虛擬儀器開發平臺LabVIEW完成，實現與單片機間的通信和數據處理，并通過動態鏈接庫將坐標數據傳送到標準三坐標測量軟件POSCOM。
